Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm nổi bật: | ba pha động cơ dc,điện áp thấp dc động cơ |
||
|---|---|---|---|
Chi nhanh:

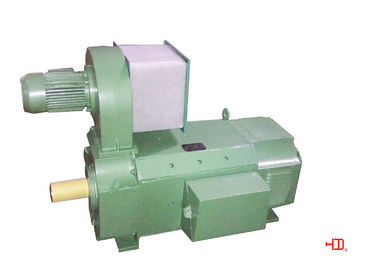

dc động cơ
1. Có thể được tùy chỉnh
2. UL, CE, CCC
3. Nhà máy trực tiếp
4. Hiệu quả cao, dễ dàng điều chỉnh tốc độ
ở xung quanh | ||
Phạm vi nhiệt độ: | -15 ~ 40 ℃ | |
Độ ẩm môi trường: | 90% ít hơn so với độ ẩm tương đối | |
độ cao: | ít hơn 1000m so với mực nước biển | |
điều kiện môi trường xung quanh: | không khí có tính chất ăn mòn da, không có bụi, không gây ô nhiễm nặng về tinh thần, không có ngọn lửa, không có kết tinh muối | |
Tính năng tiêu chuẩn: | ||
Tiêu chuẩn | IEC34-1 / DIN57530 | |
Giai đoạn | Ba pha | |
khung Kích | H200 đúc khung sắt | |
bảo vệ tính năng | hoàn toàn kèm theo | |
Phạm vi đầu ra | 19,5 ~ 132Kw | |
Vôn | 160V, 440V hoặc theo yêu cầu | |
Tần số | 50HZ | |
bảo vệ class | IP21S | |
cách nhiệt | F / B | |
lắp đặt | IMB3 / IMB35 hoặc theo yêu cầu của bạn | |
Làm lạnh | IC06, IC17, IC37 | |
Nhiệm vụ | S1 | |
Thermometry | Không bắt buộc | |
Chứng nhận | CCC, CE, ISO9001 | |
động cơ đặc biệt có thể được thiết kế theo yêu cầu của khách hàng | ||
Ý nghĩa của loại mã
Yêu cầu đối với khối lượng không khí làm mát, áp suất không khí và sức mạnh động cơ quạt
khung Kích | Khối lượng không khí | Áp suất tĩnh | đầu ra động cơ |
m 3 / h | Pa | KW | |
Z4-200 | 1600 | 800 | 1.1 |
Các động cơ quạt là cả ba giai đoạn, hai cực, 380V

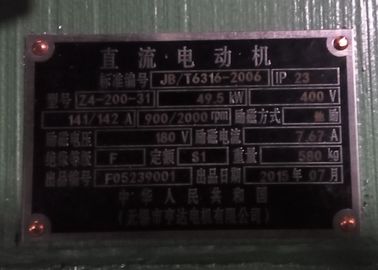

Thông số kỹ thuật:
Các dữ liệu dưới đây là bao gồm giảm kích thích, trừ mất mát thổi
Loại động cơ | Công suất | tốc độ đánh giá | tốc độ từ trường | Arm.Curr. | kích điện | kháng mạch phần ứng | Các linh kiện điện cảm mạch | Dòng Điện cảm | hiệu quả | Lực quán tính | Cân nặng | |
P N | 400V | 440V | N F | Trong | P F | R | L A | L F | η | GD 2 | ||
KW | r / min | r / min | Một | W | Ω (20 ℃) | mH | H | % | Kgm2 | Kilôgam | ||
Z4-200-12 | 99 | 2710 |
| 3000 | 271 | 1400 | 0,0373 | 0,83 | 7.62 | 90,2 | 3,68 | 485 |
110 |
| 3000 | 91,6 | |||||||||
Z4-200-11 | 40,5 | 900 |
| 2000 | 118 | 0,2653 | 8.4 | 7.01 | 83,4 | |||
45 |
| 1000 | 85.5 | |||||||||
33 | 670 |
| 1600 | 99 | 0,369 | 10,6 | 7.77 | 80,2 | ||||
37 |
| 750 | 82,9 | |||||||||
19.5 | 450 |
| 1000 | 64 | 0,93 | 21.9 | 7.3 | 72.2 | ||||
22 |
| 500 | 77.4 | |||||||||
Z4-200-21 | 67 | 1350 |
| 3000 | 188 | 1500 | 0,0885 | 2.8 | 6,78 | 88,7 | 4.2 | 530 |
75 |
| 1500 | 89,6 | |||||||||
27 | 540 |
| 1000 | 82 | 0,535 | 14 | 9,64 | 78,8 | ||||
30 |
| 600 | 80,4 | |||||||||
Z4-200-32 | 119 | 2710 |
| 3200 | 322 | 1750 | 0,0266 | 0,79 | 10,9 | 91.7 | 4.8 | 580 |
132 |
| 3000 | 92,4 | |||||||||
Z4-200-32 | 81 | 1350 |
| 2800 | 224 | 0,0771 | 2,6 | 5.61 | 88,7 | |||
90 |
| 1500 | 90 | |||||||||
49.5 | 900 |
| 2000 | 141 | 0,1751 | 4.8 | 8,54 | 85.6 | ||||
55 |
| 1000 | 87.1 | |||||||||
40,5 | 670 |
| 1400 | 119 | 0,283 | 8,5 | 8,35 | 82.5 | ||||
45 |
| 750 | 84.1 | |||||||||
33 | 540 |
| 1200 | 101 | 0,42 | 12.2 | 8.42 | 79,6 | ||||
37 |
| 600 | 82 | |||||||||
27 | 450 |
| 750 | 84 | 0,598 | 17,1 | 8.4 | 77.5 | ||||
30 |
| 500 | 79,5 | |||||||||
Lắp đặt và thước tổng thể (mm)
Gắn Loại: IMB3 / IM1001
khung Kích | Kích thước lắp đặt (mm) | Kích thước tổng thể (mm) | ||||||||||||||||||
Một | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | AB | AC | AD | HD | h1 | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 396 | 430 | 355 | 779 | 18 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||
Gắn Loại: IMB35 / IM2001
khung Kích | Kích thước lắp đặt (mm) | Kích thước tổng thể (mm) | ||||||||||||||||||||||
Một | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | M | N | S | T | P | AB | AC | AD | HD | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | số 8 | 5 | 8- ¢ 19 | 5 | 450 | 396 | 430 | 355 | 779 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||||||
Sự miêu tả:
Lắp đặt và loại chung của Z4 DC động cơ được thực hiện theo tiêu chuẩn IEC72, ngoại trừ khoảng cách trục giữa các lỗ gắn (Kích thước "B")
loạt động cơ này có cấu trúc đa giác, vì vậy họ có không gian hiệu quả cao. stator ách của họ mà là cán và sử dụng nguồn điện chỉnh lưu có thể chịu được dao động thay đổi hiện tại và nhanh chóng của hiện tại.
Do vị trí chính xác của nó cực từ, nó là thuận tiện để thay đổi hướng
Nhờ kích thước nhỏ, hiệu suất tốt, trọng lượng nhẹ, hiệu quả cao và độ tin cậy, động cơ Z4 DC của chúng tôi có thể cạnh tranh với trình độ tiên tiến quốc tế.
Điện cung cấp:
1, Việc cung cấp điện của linh kiện và Dòng mạch có thể từ tĩnh cung cấp điện chỉnh lưu hoặc từ máy phát điện DC.
2, Theo mô men không đổi, giảm điện áp phần ứng để điều chỉnh tốc độ; Dưới điện liên tục, giảm điện áp kích thích để điều chỉnh tốc độ.
3, kích thích Ly là loại kích thích cơ bản. Danh nghĩa kích thích điện áp is180V, điện áp khác cũng được chấp nhận yêu cầu của bạn.
ứng dụng:
Z4 DC động cơ là sản phẩm mới nhất của chúng tôi. Chúng được sử dụng rộng rãi như là nguồn động lực cho máy móc thiết bị khác nhau, chẳng hạn như ngành công nghiệp luyện kim, máy cắt kim loại, giấy, in ấn, dệt, nhuộm, xi măng, máy đùn nhựa và như vậy.
Lợi thế cạnh tranh:
Động cơ HD xuất phát từ Trung Quốc với gần 20years lịch sử sản xuất, mà là một thương hiệu xe nổi tiếng ở Trung Quốc. Dựa vào sự đổi mới liên tục, động cơ HD trở thành một trong những tốt nhất trong sản xuất thấp động cơ votage với hiệu suất hoàn hảo, chất lượng đáng tin cậy, hiệu quả cao và đặt phòng năng lượng.
vật liệu cách nhiệt chất lượng cao kết hợp hệ thống cách nhiệt hoàn hảo.
Perfect mồi đảm bảo động cơ với ngoại hình đẹp và những động cơ rất bền.
1. Tập trung vào sản xuất các điện áp thấp Motors;
2. Dịch vụ khách hàng hiệu quả
3. Động cơ tùy chỉnh.
4. Thời hạn giá cả và giao hàng cạnh tranh và hợp lý;
5. Hệ thống đảm bảo chất lượng hoàn hảo
6. cam kết dịch vụ sau bán hàng và bảo hành đáng tin cậy
