Điểm nổi bật: | tùy chỉnh đúc kim loại,đúc đầu chết |
---|

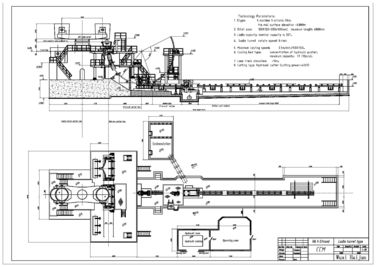

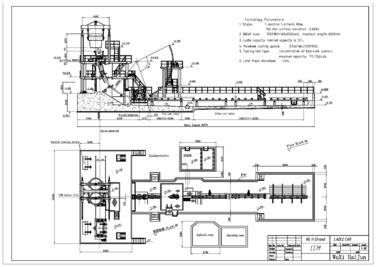

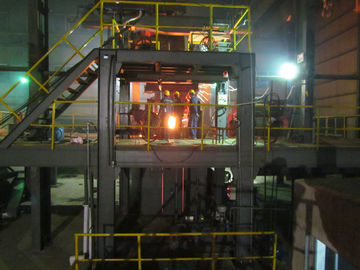

R6M Billet Máy Đúc
Xe Múc hoặc tháp pháo lò nồi
Cắt phôi: Máy cắt ngọn lửa
bán kính: R6M
Số Strand: 1 sợi
với chứng nhận ISO
Sự miêu tả:
1. Cơ bản các thông số kỹ thuật dự phòng:
Phôi thép bán kính máy đúc | 6m |
số lượng Strand | 1 sợi |
Loại hỗ trợ Múc | Xe Múc hoặc tháp pháo lò nồi |
vận chuyển thùng trung gian | Bán cổng thông tin, chức năng trượt chéo |
phương pháp đúc | Đo vòi phun, đúc mở |
làm mát thứ cấp | Nước làm mát, 1 điều chỉnh mạch |
Thẳng máy rút | Hoàn toàn 5 con lăn, thẳng tiến |
bảng cuộn | Ổ nhóm chuỗi trung |
thanh Dummy | Cứng nhắc, đầu thanh giả tự thích ứng |
cắt phôi | Máy cắt ngọn lửa |
vận chuyển phôi | Nhóm tập trung bàn lăn sống |
Cooling ngân hàng loại | Giường làm mát đơn giản |
2. Mô tả quá trình kỹ thuật và năng lực của phôi thép CCM
Lò cảm ứng:
Sức chứa giả định | 10T |
Tap-to-tap chu kỳ | 60min |
số lượng lò | 2set |
Khả năng sản xuất
Ngày làm việc | 330 ngày / năm |
Số trung bình của lò hàng ngày | 24 / ngày |
Khả năng sản xuất | 100,000t / năm |
3. Tốc độ đúc, năng suất và chất lượng sợi
R6m máy bán kính đúc có thể cast nhóm thép các chi tiết kỹ thuật khác nhau, tốc độ tối đa là đúc như sau:
Đúc diện tích mặt cắt (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
Tốc độ đúc (m / phút) | 3.0 | 2.7 | 2.5 |
KHÔNG. | Billet kích thước | tốc độ đúc | sản lượng hàng giờ (tấn) | sản lượng hàng ngày 24 giờ (tấn) | Sản lượng hàng năm (330days) (tấn) |
1 | 100 × 100 | 3.0m / phút | 12.01 | 288. | 95123 |
2 | 125 × 125 | 2.7m / phút | 16.89 | 405 | 133.767 |
3 | 150 × 150 | 2.5m / phút | 21,72 | 508 | 167.640 |
Các kết quả tính toán là trạng thái lý tưởng của việc sản xuất, xin vui lòng theo tình hình thực tế của các điều chỉnh.
mác thép | Đúc lớp (m / phút) | Tỷ lệ biến dạng hiệu quả (ε) | Tỷ lệ biến dạng cho phép (ε max) |
Thép cacbon | 1.8 ~ 2.5 | Vui lòng tham khảo bảng tính | 0.25 |
Thép hợp kim thấp | 1.3 ~ 2.0 | Vui lòng tham khảo bảng tính | 0.15 ~ 0.2 |
4. CCM danh sách thiết bị phụ tùng
№ | Tên thiết bị | Cân nặng | Mô hình và đặc điểm kỹ thuật | Đơn vị | Số lượng, lượng | |
1 | xe Múc | 5T | Bộ | 2 | ||
2 | xe thùng trung gian | 2,5 × 2 = 5T | Bộ | 2 | ||
3 | thùng trung gian | 1,4 × 2 = 2.8T | cái | 2 | ||
4 | Khuôn | 0,5 × 2 = 1T | 150 × 150 | Bộ | 1 | |
5 | Cuộn chân nấm mốc | 0,01 × 2 = 0.02T | Bộ | 1 | ||
6 | bìa Khuôn mẫu | 0,1 × 2 = 0.2T | Bộ | 1 | ||
7 | thiết bị Oscillator | 2 × 2 = 4T | Bộ | 1 | ||
số 8 | Ống phun làm mát thứ cấp | 0,5 × 2 = 1T | Bộ | 1 | ||
9 | Làm mát thứ cấp hướng dẫn thanh phần | 0,7 × 2 = 1.4T | Bộ | 1 | ||
10 | Hơi làm mát thứ cấp hệ thống mệt mỏi | 1.5T | Bộ | 1 | ||
11 | Thu hồi và thẳng máy | 5 × 2 = 10T | Bộ | 1 | ||
12 | Đúc hệ thống chống rung trống | 0,3 × 2 = 0.6T | Bộ | 1 | ||
13 | thanh Dummy | 0,9 × 2 = 1.8T | 150 × 150 | Bộ | 1 | |
14 | Thiết bị lưu trữ thanh Dummy | 0,7 × 2 = 1.4T | Bộ | 1 | ||
15 | Shears tiếp cận con lăn | 2 × 2 = 4T | Bộ | 1 | ||
16 | Máy cắt ngọn lửa | 3T | Bộ | 1 | ||
17 | Tự động cắt-to-chiều dài thiết bị | 0.5T | Bộ | 1 | ||
18 | con lăn du lịch | 2 × 2 = 4T | Bộ | 1 | ||
19 | con lăn knockout | 3.5T | Bộ | 2 | ||
20 | Ngang thép máy cung cấp | 3.5T | Bộ | 1 | ||
21 | Hệ thống trạm thủy lực | 2T | Bộ | 1 | ||
22 | Ngắt nước làm mát thứ cấp | Bộ | 1 | |||
23 | Làm mát nhà máy phân phối nước tự động hóa | 1T | Bộ | 1 | ||
24.1 | Bảng điều khiển | Bộ | 1 | |||
24,2 | Dòng nhạc cụ | Bộ | 1 | |||
24.3 | Hệ thống máy tính | Bộ | 1 | |||
25 | nền tảng thép | 48T | 1 |
