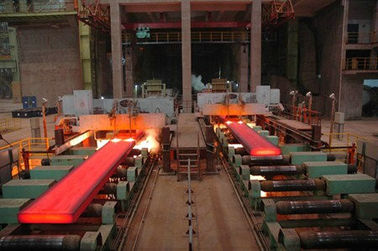

Tự động thủy lực đúc Máy Tấm CCM với làm mát Ngân hàng
bán kính: R6M, R8M, R10M
Số Strand: 1/2 sợi
Năng lượng thấp và hiệu quả cao
với chứng nhận ISO
thiết kế tiên tiến
hoạt động an toàn
Sự miêu tả:
1. Cơ bản các thông số kỹ thuật dự phòng:
Phôi thép bán kính máy đúc | 6m, 8m, 10m |
số lượng Strand | 1,2 sợi |
Loại hỗ trợ Múc | tháp pháo Múc |
vận chuyển thùng trung gian | Bán cổng thông tin, chức năng trượt chéo |
phương pháp đúc | Đo vòi phun, đúc kín |
làm mát thứ cấp | Sol khí làm mát, 3 điều chỉnh mạch |
Thẳng máy rút | Hoàn toàn 5 con lăn, thẳng tiến |
bảng cuộn | Ổ nhóm chuỗi trung |
thanh Dummy | Thanh giả chuỗi linh hoạt |
cắt phôi | Máy thủy lực hoặc cắt ngọn lửa |
vận chuyển phôi | Nhóm tập trung bàn lăn sống |
Cooling ngân hàng loại | Bước giường làm mát |
2. Mô tả quá trình kỹ thuật và năng lực của phôi thép CCM
Lò cảm ứng:
Sức chứa giả định | 70T |
Tap-to-tap chu kỳ | 60min |
số lượng lò | 1 bộ |
Khả năng sản xuất
Ngày làm việc | 330 ngày / năm |
Số trung bình của lò hàng ngày | 24 / ngày |
Sản xuất hàng năm: | 50,0000 ~ 1,000,000Ton |
3. Tốc độ đúc, năng suất và chất lượng sợi
Các kết quả tính toán là trạng thái lý tưởng của việc sản xuất, xin vui lòng theo tình hình thực tế của các điều chỉnh.
mác thép | Đúc lớp (m / phút) | Tỷ lệ biến dạng hiệu quả (ε) | Tỷ lệ biến dạng cho phép (ε max) |
Thép cacbon | 0.8 ~ 1.8 | Vui lòng tham khảo bảng tính | 0.25 |
Thép hợp kim thấp | 0.8 ~ 1,65 | Vui lòng tham khảo bảng tính | 0.15 ~ 0.2 |
4. CCM danh sách thiết bị phụ tùng
Ⅰ: cơ thể Thiết bị
| Không. | Tên thiết bị | Cân nặng | Kiểu | đơn vị | Số lượng, lượng |
| 1 | 107T | Người ký 100T tải cánh tay, có nắp đậy, với thiết bị nâng | bộ | 1 | |
| tháp pháo Múc | |||||
| 2 | nước bằng thép trọng lượng hệ thống | bộ | 2 | ||
| 3 | Rotary cánh tay nâng hệ thống thủy lực | 4T | bộ | 1 | |
| Withpreparation quyền lực | |||||
| 4 | thiết bị bảo vệ ống | 1T | bộ | 1 | |
| 5 | xe tăng tai nạn Rotary | 2T | bộ | 1 | |
| 6 | 18 × 2 = 36T | bộ | 2 | ||
| xe thùng trung gian | với nâng | ||||
| 7 | 4,5 × 2 = 9T | chiếc | 2 | ||
| thùng trung gian | Tổ chức với Stopper | ||||
| số 8 | 4,5 × 2 = 9T | bộ | 2 | ||
| thiết bị nướng thùng trung gian | lật thủy lực | ||||
| 9 | ống bảo vệ | 0.35 | bộ | 1 | |
| 10 | nắp thùng trung gian | 4.8T | bộ | 2 | |
| gang chịu nhiệt | |||||
| 11 | mở hệ thống đúc vào thùng trung gian | bộ | 5 | ||
| 12 | Hệ thống kiểm soát Stopper | bộ | 2 | ||
| 13 | bể xỉ dòng tai nạn | 1.2T | chiếc | 2 | |
| 14 | 11 × 3 = 33T | 140 × 1000 | bộ | 3 | |
| Khuôn | ~ 200 × 1400 | ||||
| Điều chỉnh | |||||
| 15 | thiết bị rung | 24 × 2 = 48T | bộ | 2 | |
| Nhanh loại thay đổi | |||||
| 16 | 12 × 2 = 24T | bộ | 2 | ||
| Secondary làm mát 0 phần | hardfacing chịu mài mòn | ||||
| 17 | 16 × 2 = 32T | bộ | 2 | ||
| phần ngành làm mát thứ cấp | hardfacing chịu mài mòn | ||||
| 18 | thẳng khu vực và phần rút | 23 × 8 = 184T | bộ | số 8 | |
| hardfacing chịu mài mòn | |||||
| 19 | cơ sở ngành làm mát thứ cấp | 64 × 2 = 128T | bộ | 2 | |
| 20 | Hướng dẫn nhanh | 32T | bộ | 1 | |
| Đối xứng bên trái và bên phải | |||||
| 21 | Thẳng và ổ rút thiết bị | 1,8 x 4 = 7.2T | bộ | 4 | |
| 22 | thiết bị phun xịt | 6 × 2 = 12T | bộ | 12 | |
| 23 | Take Off thiết bị thanh giả | 1 × 2 = 2T | bộ | 1 | |
| 24 | thanh giả linh hoạt | 13T | 42Cr | bộ | 1 |
| 42Cr rèn | |||||
| 25 | ngọn lửa cutterⅠ | 13T | bộ | 1 | |
| 26 | Hydro và oxy phát điện | bộ | 2 | ||
| 27 | con lăn Traverse | 26T | bộ | 1 | |
| 28 | thiết bị lưu trữ thanh Dummy | 30T | bộ | 1 | |
| 29 | bảng con lăn | 37 × 1,5 = 55T | bộ | 37 | |
| 30 | cắt ngọn lửa Ⅱ | 6T | bộ | 1 | |
| 31 | Hydro và oxy phát điện | bộ | 1 | ||
| 32 | máy cung cấp thép | 22t | bộ | 1 | |
| 33 | Thẳng và thu hồi trạm thủy lực | 10T | bộ | 1 | |
| 34 | Thẳng và rút xi lanh thủy lực | bộ | 10 | ||
| 35 | hệ thống phân phối nước Khuôn mẫu | bộ | 1 | ||
| 36 | hệ thống phân phối nước r 0 phần | bộ | 1 | ||
| 37 | hệ thống phân phối nước Ⅰsection | bộ | 1 | ||
| 38 | hệ thống phân phối nước Ⅱsection | bộ | 1 | ||
| 39 | Thẳng và phân phối nước Ⅰsection rút hệ thống | bộ | 1 | ||
| 40 | Thẳng và phân phối nước Ⅱsection rút hệ thống | bộ | 1 | ||
| 41 | Hệ thống bôi trơn Turret | bộ | 1 | ||
| 42 | Hệ thống bôi trơn thùng trung gian | bộ | 1 | ||
| 43 | Hệ thống bôi trơn rung | bộ | 1 | ||
| 44 | làm mát thứ cấp 0 ~ Ⅱsection | bộ | 3 | ||
| hệ thống bôi trơn | |||||
| 45 | Thẳng và bôi trơn hệ thống thu hồi | bộ | 4 | ||
| 46 | Hệ thống bôi trơn con lăn | bộ | 4 | ||
| 47 | máy cung cấp thép | bộ | 1 | ||
| 48 | nguồn khí đốt và hệ thống xử lý |
Ⅱ: nguồn khí và hệ thống xử lý
| Không. | Tên thiết bị | Cân nặng | Kiểu | đơn vị | Số lượng, lượng |
| 1 | Máy nén khí để làm mát bình phun | 12 × 3 = 36T | 60M / phút | bộ | 3 |
| 2 | túi khí | 6 × 2 = 12T | bộ | 2 | |
| 3 | đường ống khí nén trong hội thảo | 9T | bộ | ||
| 4 | máy nén khí cụ | 2.3 × 2 = 4.6T | bộ | 2 | |
| 5 | nguồn khí đốt và hệ thống xử lý | 8T | bộ | 1 | |
| 6 | túi khí | 1.5T | bộ | 1 | |
| 7 | Van và đường ống | bộ |
Ⅲ: Hệ thống xử lý nước
| Không. | Tên thiết bị | Cân nặng | Kiểu | đơn vị | Số lượng, lượng |
| 1 | Thiết bị dược Canada | ||||
| 2 | Bộ lọc cơ khí | ||||
| 3 | Thiết bị bể lắng đầu tiên | ||||
| 4 | Bơm định lượng | ||||
| 5 | tủ thuốc với khuấy | ||||
| 6 | 30 t tách dầu-nước | ||||
| 7 | bể nghiêng tấm lắng (thứ cấp) | 7,5 triệu 7,0 × 5,0 × | bộ | 5 | |
| số 8 | phụ tùng đường ống và máy bơm nước | ||||
| 9 | 90 ° Elbow | chiếc | 114 | ||
| 10 | trường hợp không thấm nước cứng | cái | 34 | ||
| 11 | thị trấn làm lạnh nước | 4 | |||
| 12 | Các loại van | ||||
| 13 | Thiết bị kiểm soát xử lý nước |
