Đo sáng Nozzle máy liên tục đúc, 5 con lăn Die Casting Thiết bị
Nhanh Chi tiết:
CCM máy đúc liên tục
bán kính: R8M
Số sợi: 3 sợi
với chứng nhận ISO
1. Cơ bản các thông số kỹ thuật dự phòng:
Phôi thép bán kính máy đúc | 8m |
số lượng Strand | 3 sợi |

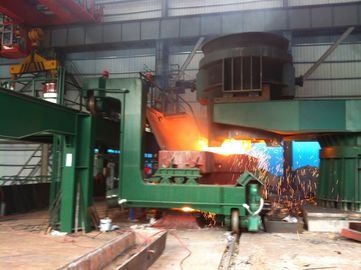

Loại hỗ trợ Múc | Tháp pháo Múc hoặc Múc xe |
vận chuyển thùng trung gian | Bán cổng thông tin, chức năng trượt chéo |
phương pháp đúc | Đo vòi phun, đúc mở |
làm mát thứ cấp | Gas và nước làm mát, 2 điều chỉnh mạch |
Thẳng máy rút | Hoàn toàn 5 con lăn, thẳng tiến |
bảng cuộn | Ổ nhóm chuỗi trung |
thanh Dummy | Cứng nhắc, đầu thanh giả tự thích ứng |
cắt phôi | Máy thủy lực hoặc cắt ngọn lửa |
vận chuyển phôi | Nhóm tập trung bàn lăn sống |
Cooling ngân hàng loại | Giường làm mát đơn giản |
2. Mô tả quá trình kỹ thuật và năng lực của phôi thép CCM
Lò cảm ứng:
Sức chứa giả định | 40T |
Tap-to-tap chu kỳ | 60min |
số lượng lò | 3sets |
Khả năng sản xuất
Ngày làm việc | 330 ngày / năm |
Số trung bình của lò hàng ngày | 24 / ngày |
Khả năng sản xuất | 400,000t / năm |
3. Tốc độ đúc, năng suất và chất lượng sợi
R8m máy bán kính đúc có thể cast nhóm thép các chi tiết kỹ thuật khác nhau, tốc độ tối đa là đúc như sau:
Đúc diện tích mặt cắt (mm) | 180x180 | 200 × 200 | 220 × 220 |
Tốc độ đúc (m / phút) | 1.6 | 1.8 | 2.0 |
KHÔNG. | Billet kích thước | tốc độ đúc | sản lượng hàng giờ (tấn) | sản lượng hàng ngày 20hour (tấn) | Sản lượng hàng năm (300days) (tấn) |
1 | 180 × 180 | 1.6m / phút | 21,98 | 439 | 131.700 |
2 | 200 × 200 | 1.8m / phút | 27,13 | 543 | 162.900 |
3 | 220 × 220 | 2.0m / phút | 36,47 | 729 | 218.700 |
Các kết quả tính toán là trạng thái lý tưởng của việc sản xuất, xin vui lòng theo tình hình thực tế của các điều chỉnh.
mác thép | Đúc lớp (m / phút) | Tỷ lệ biến dạng hiệu quả (ε) | Tỷ lệ biến dạng cho phép (εmax) |
Thép cacbon | 1.8 ~ 2.5 | Vui lòng tham khảo bảng tính | 0.25 |
Thép hợp kim thấp | 1.3 ~ 2.0 | Vui lòng tham khảo bảng tính | 0.15 ~ 0.2 |
4. CCM danh sách thiết bị phụ tùng
№ | Tên thiết bị | Cân nặng | Mô hình và đặc điểm kỹ thuật | Đơn vị | |||
1 | tháp pháo Múc | 21T | bộ | 1 | |||
2 | thùng trung gian arriage | 12,5 × 2 = 25T | bộ | 2 | |||
3 | thùng trung gian | 6 × 2 = 12T | bộ | 2 | |||
4 | xỉ Pot | 2.5T | bộ | 1 | |||
5 | Thiết bị bảo vệ tay áo dài | 0.3T | bộ | 1 | |||
5 | nướng thùng trung gian | 5.3 × 2 = 10.6T | bộ | 2 | |||
6 | vòi phun thùng trung gian | bộ | 2 | ||||
7 | hoạt động đúc | bộ | 2 | ||||
số 8 | 200 × 200 Khuôn mẫu | bộ | 3 | ||||
9 | bìa Khuôn mẫu | bộ | 3 | ||||
10 | thiết bị Oscillator | bộ | 3 | ||||
11 | đầu phun | bộ | 3 | ||||
12 | phân khúc Oriented | bộ | 3 | ||||
13 | Thanh giả cứng | bộ | 3 | ||||
14 | Thiết bị lưu trữ thanh Dummy | bộ | 3 | ||||
15 | thẳng và | bộ | 3 | ||||
16 | thẳng và | bộ | 1 | ||||
17 | Shears tiếp cận con lăn | bộ | 3 | ||||
18 | kẹp phôi | bộ | 3 | ||||
19 | cắt Torch | bộ | 3 | ||||
20 | cắt Collection | bộ | 1 | ||||
21 | Sau khi cắt con lăn | bộ | 3 | ||||
22 | rollerⅠ Giao thông vận tải | bộ | 3 | ||||
23 | rollerⅡ Giao thông vận tải | bộ | 3 | ||||
24 | con lăn knockout | bộ | 3 | ||||
25 | bezel cố định | bộ | 3 | ||||
26 | thép chuyển | chiều dài 6m | bộ | 3 | |||
27 | Bộ sưu tập làm mát | bộ | 1 | ||||
28 | Làm mát cơ thể Caster | bao gồm một bộ lọc rửa ngược | bộ | 1 | |||
29 | bìa Caster | bộ | 1 | ||||
30 | Chiều dài tự động | bộ | 3 | ||||
31 | Xử lý nguồn khí | khí cụ thỏa thuận | bộ | 1 | |||
32 | nền tảng thép | 1 | |||||
Hydrauli, bôi trơn, hệ thống khí nén | |||||||
1 | Tổ chức trạm thủy lực | bộ | 1 | ||||
2 | Trạm thủy lực phôi | bộ | 1 | ||||
3 | Cổng sau thang máy thủy lực | bộ | 2 | ||||
4 | Trạm bôi trơn dầu mỡ tập trung | bộ | 6 | ||||
5 | đường ống thủy lực | bộ | 1 | ||||
6 | bôi trơn ống | bộ | 1 | ||||
CCM 3-điện | |||||||
1 | trạm điều hành | ||||||
2 | Gói phần mềm | ||||||
3 | PLC | bộ | 3 | ||||
4 | ET-200 PLC | bộ | 1 | ||||
5 | Inverter | ||||||
① | WS biến tần máy | bộ | 3 | ||||
② | Shears tiếp cận điện biến tần lăn: 4KW | bộ | 3 |
Chúng tôi có thể sản xuất máy đúc liên tục chất lượng cao 1-8 sợi với cost.We thấp nhất sản xuất thiết bị có thể thiết kế, sản xuất phôi thép máy đúc liên tục up-to-date phù hợp với khả năng của người sử dụng sản xuất thép, kích thước phôi thép, lớp thép và điều kiện thực của người dùng.
