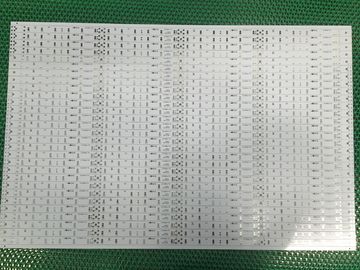

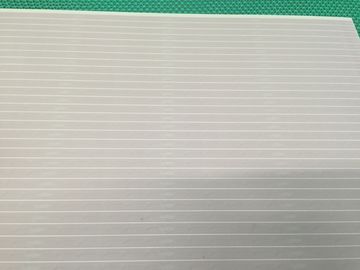

Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED

Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED
Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED

Hình ảnh lớn :  Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: JHD PCB
Chứng nhận: UL,RoHs,SGS,ISO9001-2008
Model Number: JHD-PF-2350
Thanh toán:
Minimum Order Quantity: 1000pcs
Giá bán: US$0.1-US$4.99
Packaging Details: Vacuum in Carton
Delivery Time: 7-10 days
Payment Terms: T/T, Western Union
Supply Ability: 30000 square meters per month
Chi tiết sản phẩm
Điểm nổi bật:

một mặt pcb

,

hai mặt PCB

Flexible tim FR4 Ban hội Printed Circuit Đối với đèn LED


Thông tin ban FR4
FR4 bảng tính năng chính của kỹ thuật và ứng dụng: điện ổn định hiệu suất cách nhiệt, độ phẳng tốt, bề mặt nhẵn, không có hố, khoan dung độ dày hơn so với tiêu chuẩn, phù hợp cho các ứng dụng trong các yêu cầu cách nhiệt điện hiệu suất cao của sản phẩm, chẳng hạn như FPC tấm cốt thép, lò thiếc, nhiệt độ cao tấm kháng, carbon hoành, chính xác bơi bánh sao, thử nghiệm PCB, điện tấm cách nhiệt (điện) thiết bị, tấm cách nhiệt, các bộ phận cách điện máy biến áp, cách điện, độ võng cuộn dây bảng điện tử, điện tử chuyển đổi tấm cách nhiệt, vv

Các đặc tính của tấm nhôm
1. Sử dụng bề mặt gắn kết công nghệ (SMT)
2. Trong thiết kế mạch khuếch tán nhiệt là điều trị cực kỳ hiệu quả
3. Nhiệt độ vận hành thấp, cải thiện mật độ năng lượng và độ tin cậy, kéo dài tuổi thọ của sản phẩm;
4. Giảm kích thước của sản phẩm của chúng tôi, làm giảm chi phí phần cứng và lắp ráp
5. Thay vì chất nền gốm giòn, độ bền cơ học tốt hơn

Thông số kỹ thuật Đối với PCB

Số lớp 1 lớp
số lượng đặt hàng 1 đến 50.000
Ban Shape Retangular, tròn, khe, cắt ra, phức tạp, bất thường
Ban Loại Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt
Ban Vật liệu FR-4 kính epoxy, FR-4 cao Tg, RoHS compliant, nhôm, Rogers, vv.
cắt Board Shear, V-score, Tab định tuyến
Ban dày 0.2-4.0mm, Flex 0.01-0.25mm
đồng trọng lượng 1.0, 1.5, 2.0 oz
Mặt nạ Hàn Hai mặt LPI xanh, Cũng hỗ trợ đỏ, trắng, vàng, xanh, đen
Silk Screen Hai mặt hoặc một mặt màu trắng, vàng, đen, hoặc tiêu cực
Silk Screen Min Line Width 0,006 '' hoặc 0.15mm
Max Ban Kích thước 20 inch * 20inch hoặc 500mm * 500mm
Min Dấu vết / Gap 0.10mm, hoặc 4mils
Min khoan lỗ đường kính 0.01 '', 0.25mm, hoặc 10mils
Kết thúc bề mặt HASL, Nickle, Immersion vàng, Immersion Tín, Immersion bạc, OSP, vv.
Ban Dung sai độ dày ± 10%
Đồng Trọng Nhẫn ± 0,25 oz
Khe cắm Chiều rộng tối thiểu 0.12 '', 3.0mm, hoặc 120mils
V-Điểm Sâu 20-25% số tàu dày
Thiết kế file format Gerber RS-274,274D, Eagle và DXF của AutoCAD, DWG


Chúng tôi có thể cung cấp cho bạn dịch vụ điện tử tốt nhất của:

  • PCB Sản xuất Dịch vụ. (FR-4, HI-TG, nhôm, FPC, TEFLON, CEM-1)
  • FPC, PCB Copy Service.
  • Dịch vụ hội PCB. (SMT, BGA, DIP)
  • Chương trình với file HEX IC.
  • PCBA nhà lắp ráp serivce.
  • PCBA cuối cùng kiểm tra chức năng.
  • PCBA Copy Service.
  • Linh kiện điện tử Mua & Danh sách BOM Dịch vụ mua hàng.
  • PCB SMT Stencil. (Cắt Laser & Etching)
  • lắp ráp cáp


Yêu cầu kỹ thuật để lắp ráp PCB:

1) chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
2) kích thước khác nhau như 1206,0805,0603,0402 thành phần công nghệ SMT
3) ICT (Trong Circuit Test), FCT Circuit Test) công nghệ (chức năng.
4) PCB hội Với UL, CE, FCC, RoHS phê duyệt
5) công nghệ khí Nitơ reflow hàn cho SMT.
6) Tiêu chuẩn cao SMT & Line hội Hàn
7) khả năng mật độ cao bảng kết nối công nghệ vị trí.


Trích dẫn yêu cầu cho PCB và lắp ráp PCB:

1) tập tin Gerber và danh sách Bom
2) Xóa bức ảnh của PCBA hoặc mẫu PCBA cho chúng tôi
3) Phương pháp thử cho PCBA


Thời gian Chì

Mẫu: 3-4 ngày
Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)

Bao bì và lô hàng

gói hút chân không trong thùng carton

Điều khoản thanh toán

T / T, Western Union


Các ứng dụng của sản phẩm:

1. Máy vi tính và các sản phẩm liên quan: điện Movable bảng, U đĩa, giao diện mạng, máy tính bảng, cameral, dây ít chuột.
2. Trang thiết bị: máy chiếu thông minh / cameral kỹ thuật số, bảng tần số cao. Máy ghi âm và ban repeater, thiết bị tự động âm thanh bảng chính và Ban kiểm soát.
3. Dây-ít thông tin liên lạc: Ban di động ,. GPS / hướng kỷ lục bảng, điện thoại không dây bảng chính, hệ thống liên lạc hội đồng chính.

4. LED chiếu sáng:   ổ điện LED, đèn LED bảng điều khiển ánh sáng, đèn LED dây ánh sáng.


Tại sao là chúng tôi?
Phẩm chất
UL của chúng tôi (E465880) / tiêu chuẩn RoHS đảm bảo chất lượng lắp ráp từ đầu đến cuối. Cho dù đó là một sản phẩm tùy chỉnh đơn giản hoặc phức tạp một số lượng sản xuất chìa khóa trao tay, JHD PCB sẽ tuân thủ các tiêu chuẩn chất lượng cao nhất.

có khả năng
JHD PCB cung cấp mới nhất trong khả năng lắp ráp và trình độ bảo hiểm chất lượng được xây dựng vào mỗi sản phẩm chúng tôi sản xuất.

Kinh nghiệm
Khi nói đến việc xây dựng của bạn, bạn muốn có một đối tác mà bạn có thể phụ thuộc vào. Đội ngũ quản lý của chúng tôi có hơn 8years của kiến thức ngành công nghiệp kết hợp. Đội ngũ kỹ thuật của chúng tôi đã có hơn 5 năm kinh nghiệm.

Bảo vệ quyền lợi của bạn
Bảo vệ tài sản trí tuệ của bạn là một công việc! Đội ngũ chuyên gia được đào tạo tất cả đều làm việc theo hợp đồng bảo mật nghiêm ngặt và điều trị các tài liệu quan trọng của bạn như họ sẽ chính họ.

Mềm dẻo
JHD PCB tự hào mình vào khả năng của chúng tôi để các chương trình thiết kế riêng tùy chỉnh xung quanh nhu cầu của khách hàng. JHD PCB cần có thời gian để lắng nghe nhu cầu kinh doanh độc đáo của bạn và sau đó đặt ra để vượt qua chúng.


JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
