Điểm nổi bật: | chết thiết bị đúc,phôi Máy đúc liên tục |
---|

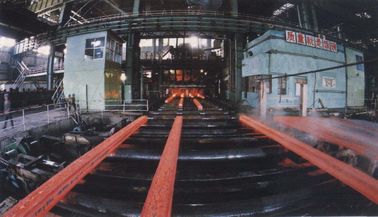

Nước làm mát ngang liên tục Máy đúc, R6M / 3 Strands
Nhanh Chi tiết:
Máy cắt thủy lực
Giường làm mát đơn giản
bán kính: R6M
Số sợi: 3 sợi
với chứng nhận ISO
Chúng tôi có thể sản xuất máy đúc liên tục chất lượng cao 1-8 sợi với cost.We thấp nhất sản xuất thiết bị có thể thiết kế, sản xuất phôi thép máy đúc liên tục up-to-date phù hợp với khả năng của người sử dụng sản xuất thép, kích thước phôi thép, lớp thép và điều kiện thực của người dùng.
1. Cơ bản các thông số kỹ thuật dự phòng:
Phôi thép bán kính máy đúc | 6m |
số lượng Strand | 3 sợi |
Loại hỗ trợ Múc | Múc tháp pháo, Múc xe |
vận chuyển thùng trung gian | Bán cổng thông tin, chức năng trượt chéo |
phương pháp đúc | Đo vòi phun, đúc mở |
làm mát thứ cấp | Nước làm mát, 1 điều chỉnh mạch |
Thẳng máy rút | Hoàn toàn 5 con lăn, thẳng tiến |
bảng cuộn | Ổ nhóm chuỗi trung |
thanh Dummy | Cứng nhắc, đầu thanh giả tự thích ứng |
cắt phôi | Máy cắt thủy lực |
vận chuyển phôi | Nhóm tập trung bàn lăn sống |
Cooling ngân hàng loại | Giường làm mát đơn giản |
2. Mô tả quá trình kỹ thuật và năng lực của phôi thép CCM
Lò cảm ứng:
Sức chứa giả định | 30T |
Tap-to-tap chu kỳ | 60min |
số lượng lò | 2set |
Khả năng sản xuất
Ngày làm việc | 330 ngày / năm |
Số trung bình của lò hàng ngày | 24 / ngày |
Khả năng sản xuất | 300,000t / năm |
3. Tốc độ đúc, năng suất và chất lượng sợi
R6m máy bán kính đúc có thể cast nhóm thép các chi tiết kỹ thuật khác nhau, tốc độ tối đa là đúc như sau:
Đúc diện tích mặt cắt (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
Tốc độ đúc (m / phút) | 3.0 | 2.7 | 2.5 |
Đối với danh sách sản xuất CCM 1strand:
KHÔNG. | Billet kích thước | tốc độ đúc | sản lượng hàng giờ (tấn) | sản lượng hàng ngày 24 giờ (tấn) | Sản lượng hàng năm (330days) (tấn) |
1 | 100 × 100 | 3.0m / phút | 12.01 | 288. | 95123 |
2 | 125 × 125 | 2.7m / phút | 16.89 | 405 | 133.767 |
3 | 150 × 150 | 2.5m / phút | 21,72 | 521 | 172.061 |
Các kết quả tính toán là trạng thái lý tưởng của việc sản xuất, xin vui lòng theo tình hình thực tế của các điều chỉnh.
mác thép | Đúc lớp (m / phút) | Tỷ lệ biến dạng hiệu quả (ε) | Tỷ lệ biến dạng cho phép (εmax) |
Thép cacbon | 1.8 ~ 2.5 | Vui lòng tham khảo bảng tính | 0.25 |
Thép hợp kim thấp | 1.3 ~ 2.0 | Vui lòng tham khảo bảng tính | 0.15 ~ 0.2 |
4. CCM danh sách thiết bị phụ tùng
№ | Tên thiết bị | Cân nặng | Mô hình và đặc điểm kỹ thuật | Đơn vị | Số lượng, lượng | |
1 | tháp pháo Múc | 21T | Bộ | 1 | ||
2 | xe thùng trung gian | 2,5 × 2 = 5T | Bộ | 2 | ||
3 | thùng trung gian | 1,4 × 2 = 2.8T | cái | 2 | ||
4 | Khuôn | 0,5 × 2 = 1T | 150 × 150 | Bộ | 3 | |
5 | Cuộn chân nấm mốc | 0,01 × 2 = 0.02T | Bộ | 3 | ||
6 | bìa Khuôn mẫu | 0,1 × 2 = 0.2T | Bộ | 3 | ||
7 | thiết bị Oscillator | 2 × 2 = 4T | Bộ | 3 | ||
số 8 | Ống phun làm mát thứ cấp | 0,5 × 2 = 1T | Bộ | 3 | ||
9 | Làm mát thứ cấp hướng dẫn thanh phần | 0,7 × 2 = 1.4T | Bộ | 3 | ||
10 | Hơi làm mát thứ cấp hệ thống mệt mỏi | 1.5T | Bộ | 1 | ||
11 | Thu hồi và thẳng máy | 5 × 2 = 10T | Bộ | 3 | ||
12 | Đúc hệ thống chống rung trống | 0,3 × 2 = 0.6T | Bộ | 3 | ||
13 | thanh Dummy | 0,9 × 2 = 1.8T | 150 × 150 | Bộ | 3 | |
14 | Thiết bị lưu trữ thanh Dummy | 0,7 × 2 = 1.4T | Bộ | 3 | ||
15 | Shears tiếp cận con lăn | 2 × 2 = 4T | Bộ | 3 | ||
16 | Máy cắt ngọn lửa | 3T | Bộ | 3 | ||
17 | Tự động cắt-to-chiều dài thiết bị | 0.5T | Bộ | 3 | ||
18 | con lăn du lịch | 2 × 2 = 4T | Bộ | 3 | ||
19 | con lăn knockout | 3.5T | Bộ | 6 | ||
20 | Ngang thép máy cung cấp | 1.5T | Bộ | 3 | ||
21 | Hệ thống trạm thủy lực | 2T | Bộ | 1 | ||
22 | Ngắt nước làm mát thứ cấp | Bộ | 3 | |||
23 | Làm mát nhà máy phân phối nước tự động hóa | 1T | Bộ | 1 | ||
24.1 | Bảng điều khiển | Bộ | 1 | |||
24,2 | Dòng nhạc cụ | Bộ | 1 | |||
24.3 | Hệ thống máy tính | Bộ | 1 | |||
25 | nền tảng thép | 68T | 1 |
