dây chuyền sơn bột tĩnh điện cho xe pad

1. Coating: sơn tĩnh điện tự động

2. Sấy khô nóng hầm: nhiệt điện

3. Treo khoảng cách: 600 mm cùng một khoảng cách thời gian

Electrostatic Powder Coating tự động Dòng Đối với xe Brake Pads OEM

I. Thiết kế cơ sở (người sử dụng cung cấp)

Tên sản phẩm 1.: phanh
2. Vật liệu: Sắt mảnh
3. Sản phẩm tối đa kích thước: L150 x W150 x H30 (mm)
4. sản phẩm trọng lượng tối đa: ≤30Kg
5. chuỗi Băng tải đơn treo trọng lượng: 0.35Kg mô hình: QXG (200)
6. Treo: một móc một mảnh sản phẩm
7. treo khoảng cách: 600 mm cùng một khoảng cách thời gian, treo từ tập thực tế theo phôi khác nhau
Tốc độ dòng 8. Thiết kế và tốc độ dòng điều chỉnh: 1.5m / phút
Khu 9. sơn: bề mặt
10 lớp phủ: lớp phủ bột tự động
11. sấy nóng hầm: nhiệt điện
12. khí nén: người sử dụng tự, đông khô, độ ẩm <1.3G / hàm lượng dầu m3 <1ppm
Khu vực 13. Nhà máy: xem hình
14. Năng lượng: (1) ba pha năm dây (380V). Với một dây nối đất (2) khí nén

II, quá trình đường ống (V = 1,5 m / phút)
Tiền xử lý bề mặt và đặt trên các dòng vào phòng phun
chữa lò lấy ra (cool) offload
Ghi chú: Gửi phôi phun Mừng vào lò và tắt vận chuyển
chuỗi, sau đó đóng cửa lò, mở nóng lò nướng, thiết lập 180 ℃, thời gian giữ trong 20
phút, giữ ấm cho đến khi các lò tự động cắt nguồn cung cấp điện, mở lò nướng
cửa và băng tải xích, sau khi phôi ra phun sơn sản phẩm khác.

III, mô tả và các thông số
Độ tin cậy toàn diện thiết kế, cân nhắc tiên tiến, hợp lý và kinh tế, đặc điểm cấu trúc chính của nó:
(I) .Curing oven -1pcs (một kết thúc ra)
Kích thước 1.Inner: L16000 × W2000 x H2000mm, vật liệu tường lò: t0.6mm
tấm thép mạ kẽm, vật liệu tường lò: t0.6mm tấm thép màu, cách nhiệt
lớp dày 100mm cách nhiệt Rockwool đặc biệt trục mở rộng nhiệt
quạt điện xe đạp 3KW-1 đơn vị
Nhiệt độ: nhiệt độ phòng ~ 200 ℃.
Hệ thống sưởi:
Cách nhiệt buồng sưởi ấm: 100000kcal / h ,, lượng: 1bộ
Chassis: 10 # ống vuông
Hệ thống khí 2.Return
1) Các cấp từ phía dưới, sử dụng một cách có chu kỳ ở phía dưới, cân bằng không khí nóng.
2) hướng dẫn làm lệch hướng gió gió, trên sàn đấm để đảm bảo nhiệt độ đồng đều.
3) Công suất quạt lưu thông: 3KW 1 bộ
3.Heating điện hệ thống sưởi ấm: 21KW
Hệ thống sưởi với ống phân tán vây điện sưởi ấm, lưu fan hâm mộ, tự động
đầu dò kiểm soát nhiệt độ. Nhiệt của ống nhiệt làm nóng bằng điện năng lượng trong
buồng sưởi ấm được gửi trực tiếp bằng quạt lưu thông vào bên trong của sự khô
đường hầm và không ngừng chu kỳ, Nhiệt độ bên trong lò tăng lên một tập
nhiệt độ và phân phối đồng đều.
Điều khiển tự động của nhiệt độ và màn hình hiển thị kỹ thuật số để điều chỉnh nhiệt độ của
sấy đường hầm. Khí thải được loại trừ qua ống xả.
Nhóm cách tự động tắt khi nhiệt độ đạt đến phía trên
giới hạn. Nhiệt độ giới hạn tự động mở. Các lưu fan phẩm chất cách điện,
cộng với các trục dài, bảo vệ hiệu quả của động cơ.

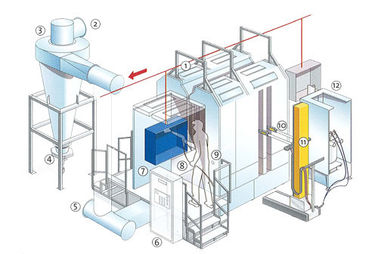

(II) .Spray gian hàng-1pcs
Kích thước gian hàng 1.outer: L6000 × W1200 x H2000 ㎜ (t1.2 ㎜ SPG tấm thép không gỉ)
1pcs, bề mặt chất lỏng thâm hụt painting.Roof góc rắn với cung tròn.
Chassis: 5 # thép xe tăng
Phòng bột có cấu trúc lắp ráp tấm hàn, phía dưới là cấu trúc phẳng,
thuận tiện giỏ hàng phôi vào hoạt động bụi, xuất hiện thẩm mỹ.
Cấu trúc phẳng trong phòng bột, bột phòng dọn dẹp làm việc nhiều hơn
thuận tiện, nhanh chóng, và hai tai mở kênh, được sử dụng cho các phôi thông qua.
2. điện tử hệ thống phục hồi xung --- 1bộ
Các hệ thống xung điện tử làm sạch phục hồi bột bao gồm những điều sau đây
các thành phần:
1) Bộ lọc sợi nhựa Ø325 × 900 (có thể giặt được) 16
2) làm sạch xung tiêm miệng 16
3) thùng xăng của thép tròn 2
4) Mô hình quạt tái chế (4-72-4A-5.5kW) 2units
Bộ lọc sau một thời gian làm việc, bề mặt của bột được lọc chất đống dày hơn,
xung làm sạch các bộ lọc bên trong bộ máy vào thời điểm này, các
khí nén được phát hành từ thời điểm bên ngoài bên trong, do đó
bột rơi qua rung động. Kiểm soát xung với nhãn hiệu.
(III) 0,1, tự động Reciprocator-2pcs colo-2000D
1) Tần số điều chỉnh reciprocator được thiết kế đặc biệt cho chất lượng cao
sơn tĩnh điện, nó có thể mang tới ba khẩu súng phun.
Tần số: Mitsubishi Nhật Bản
2) Thông tin chung
Chương trình có sẵn tối đa 80
Max chiều cao 1,5m stoke
0.8m Tốc độ tối đa / s
0.08m tốc độ tối thiểu / s
tăng tốc 0.1m / s2
3) dữ liệu điện
Danh nghĩa điện áp đầu vào giai đoạn duy nhất 170-264VAC

Nhẫn 10% / - 10%
tần số 50 / 60hz
Fuse 10.0AT
2.5kw Công suất tiêu thụ
2, P owder lớp phủ Máy 2pcs colo-800
1) Bộ điều khiển thông minh, hiển thị kỹ thuật số cho điện áp, dòng điện
Nhập khẩu phụ tùng Ý, tốt cho sơn phủ, phôi phức tạp, 100kv điều chỉnh
súng sơn tĩnh điện với phễu bột không gỉ.
2) bao gồm:
-1pcs Đơn vị điều khiển
-1pcs Súng sơn tĩnh điện
bột hơn --- 1pcs (55l)
Xe đẩy-1pcs
Bột bơm 1pcs
Bộ lọc dầu-1pcs
Fluiding đơn vị 1pcs
Điện cáp-1pcs
Groundly cáp-1pcs
Air ống-3pcs
3) điện kỹ thuật
Điện áp đầu vào: AC220V / 50Hz +/- 10%
suất đầu vào: ≤50W
Điện áp làm việc: 24VDC
Điện áp của súng: 0-100KV (ADJUST)
Max curring: 100uA
3, 6sets tự động sơn súng bột hệ thống- colo-800D
Mô hình này đó là hệ thống thông minh, hoạt động dễ dàng và tốt cho nhau
các loại hình dạng.

4, bột rây máy -2pcs colo-3000-R
"Bột sàng tư thiết sử dụng trong khu vực sơn tĩnh điện, để đi với tự động
reciprocator. Để tái chế bột bị mất trong quá trình bột tĩnh điện
lớp phủ trên phôi kim loại
5, C ontrol Cabinet- 1pc COLO-5000-800D
Chúng tôi đặt các bộ điều khiển trong cabinet.This chỉ Nội không bao gồm
bộ điều khiển.
Hệ thống điều khiển trung tâm cho súng đa tự động
Đặc trưng với lợi thế mở rộng và kinh tế
Cung cấp các chức năng điều khiển chung của điện chính và không khí
Dễ dàng vận hành và bảo trì. Kích thước này được 6pcs đơn vị kiểm soát.

(IV) treo hệ thống băng tải:
1- mẫu: các QXG 200 kiểu dây chuyền băng tải, hướng bánh xe duy nhất - bộ đôi
cấu trúc vòng, khiến chuỗi để chạy trơn tru hơn.
2 --- hệ thống phân phối có chứa một cơ chế lái xe, sự căng thẳng búa
các tổ chức, quỹ đạo, dây chuyền, đường ray cong, kính thiên văn đường sắt, kiểm tra đường sắt, thiết bị bôi trơn,
lắp khung.
3 --- toàn bộ dây chuyền phun dòng với một đơn vị ổ đĩa tuyến tính và căng thẳng búa, ổ đĩa
có, bảo vệ an toàn cơ khí.
4 --- khô đường hầm thoát xa khỏi khu vực nhiệt độ cao với
thiết bị tiếp nhiên liệu, để đảm bảo các dây chuyền băng tải làm việc lâu dài tốt
trạng thái bôi trơn.
5 - toàn bộ sự đa uprights đường sắt chuỗi φ110mm cột ống "C" định hình
thép sản xuất bởi Nam Kinh đường sắt. Trên xuống dốc khuỷu tay 30 ° khuỷu tay, để đảm bảo rằng
phôi băng tải suốt, an toàn.
6 --- thông số chuỗi treo băng tải

(V). Hệ thống điều khiển điện
Hệ thống sử dụng kiểm soát tương đối tập trung trên diện rộng, điện
sắp xếp hàng gọn gàng, việc lựa chọn của ốc vít thông số kỹ thuật phù hợp. Các
thông số kỹ thuật cầu rãnh để đáp ứng các yêu cầu, sắp xếp hàng gọn gàng.
1) Tất cả các thiết bị điện phù hợp với tiêu chuẩn quốc tế.
2) điều khiển nhiệt độ với màn hình hiển thị kỹ thuật số, nhiệt độ thiết lập và thực tế
nhiệt độ trong kiểm soát tập trung bảng hiển thị quầy.
3) Các thiết kế của toàn bộ hệ thống, cài đặt phù hợp với quốc tế
quy định.
mục
băng tải treo
gõ QXG200 chuỗi treo
Chuỗi chiều dài 80m
tốc độ (thông thường) 1,5m / phút
Điều chỉnh phạm vi 1-3m / phút
chuỗi kép đi bộ vòng phong cách - đơn hướng dẫn
bánh xích khớp nối
Động cơ ổ đĩa đơn vị Inverter - kiểm soát tần số -
Taian Inverter
lái xe 3HP
số ổ đơn vị 1bộ
Dự ứng lực thiết bị Hammer nặng
Số căng thẳng 1bộ
Đường cong R1000
cài đặt dầu điểm tiếp nhiên liệu, tiếp nhiên liệu nhiên liệu điều chỉnh
giọt chén dầu
50kg điểm duy nhất

3.equipment:
Lưu ý: Các chi tiết thiết kế cụ thể theo người mua thiết kế.

VI. Tiến độ công việc:
Mất hiệu lực hợp đồng này, được hoàn thành trong vòng 60 ngày.
MỤC
1 Chữa lò L16M × W2M × H2M 1bộ
2 hệ thống sưởi 21KW 1bộ
3 Nhiệt fan hâm mộ xe đạp 3KW 1bộ
4 gian hàng phun tự động bao gồm hệ thống phục hồi xung L6M × W1.2M × H2M 1bộ
5 Powder máy sơn COLO-800D 2SET
6 tự động reciprocator COLO-2000D 2SET
7 Auto bột hệ thống súng sơn COLO-800D 6SET
8 bột máy sàng COLO-3000R (60x60cm) 2SET
9 Kiểm soát nội COLO-5000-800D 1bộ
10 treo dây chuyền băng tải
Một điểm 50kg L80m 1bộ
11 ổ đơn vị QXG200type 1bộ
12 đơn vị Căng thẳng QXG200type 1bộ
13 cong theo dõi, cột, đường sắt thẳng 1bộ QXG200type
14 điều khiển điện chất lượng cao hiệu 1bộ
15 Vẽ tranh - -
